蓝牙音频数传模块 TD611 AT指令TF卡U盘双模透传 TD5165A芯片方案

发表时间:2022-11-24  |  访问量:231

     TD610蓝牙模块是我司近期推出的一款蓝牙TWS音频方案,此颗芯片的亮点在于同时支持蓝牙音频与数传通道,芯片在支持蓝牙无损音乐立体声播放的同时,可支持APP通过数传通道对芯片进行控制,此外芯片支持简单明了的串口AT控制功能。

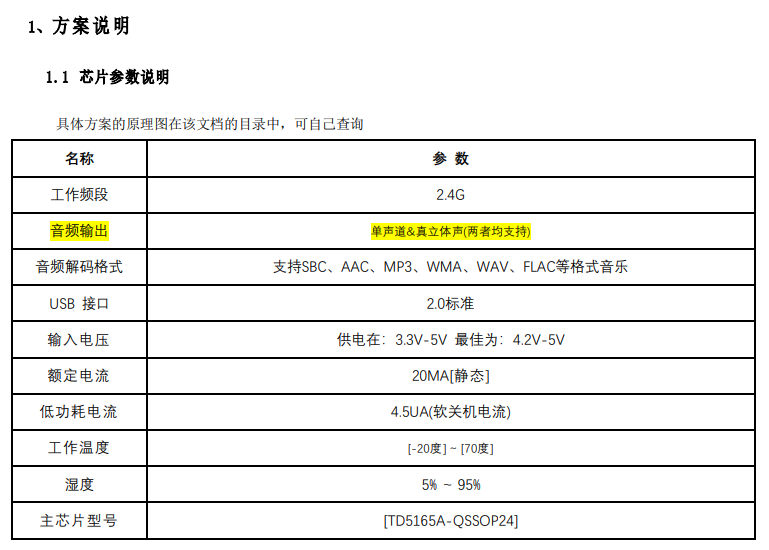

特点:

  • 通讯距离:0~25M(具体跟RF射频发射功率与天线设计有关);
  • 蓝牙版本:5.0;
  • 支持蓝牙音频与双模数据透传,不冲突;
  • 串口AT指令控制功能:支持修改波特率、修改蓝牙;
  • 支持蓝牙通话,多按键控制,上一曲、下一曲、播放暂停、调音量等简单功能;
  • 蓝牙支持自动回连,蓝牙串口改名字改地址等;
  • 支持蓝牙加密连接,指定密码;
  • 固件功能是我司自己研发,有定制化的需求,可以联系我司,配合开发。

应用场景:蓝牙音箱、打印机、蓝牙音乐灯、功放机、校园广播、收音机等增加蓝牙功能的产品

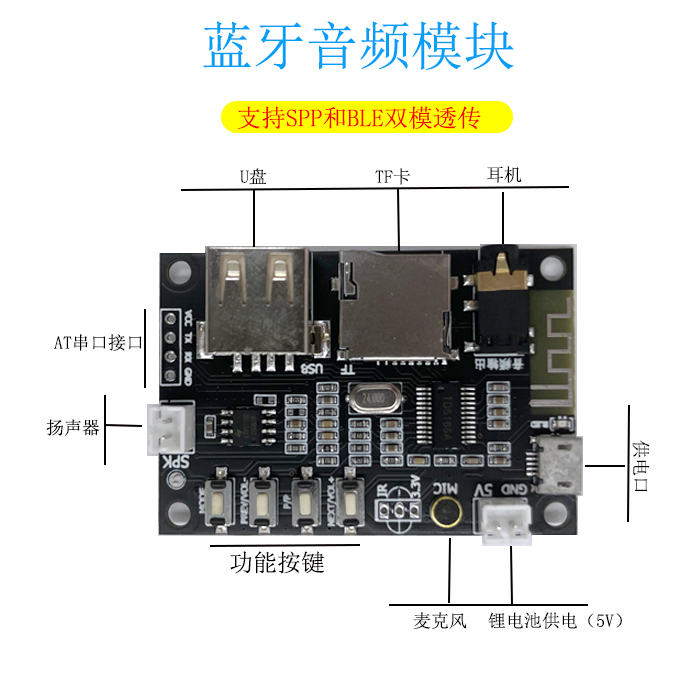

Demo模块介绍(TD611)

TD611模块,主要方便客户快速进行功能验证与调试。



管脚定义如下:

   音频输出:

此芯片同时支持单声道与真立体声,默认程序为立体声输出。如为单声道方案,请联系我们提供对应的程序升级文件,升级后即可支持。

操作如下:

将升级文件拷贝到SD卡或者U 盘中(里面要有至少一个MP3音频文件),开机后插入设备,这个时候就会自动跳入升级模式,等待升级完成。

升级大概需要30秒到1分钟左右时间,升完成后请拔出设备,等待自动重启或手动重启。

切记:升级文件名:update.ufw 不可改动!!!

切记:升级过程中不可拔出设备!!!不可关闭电源!!!

FAQ:

Q: 芯片默认程序的开机与关机方式是什么,可以改吗?

A: 默认程序是硬开关机方案,即上电开机,断电关机。芯片支持软开关机方案,可长按Mode键进行软开关机操作,需要此方案的小伙伴联系客服烧录或升级不同版本即可。
